YÜKSEK HASSASİYETLİ TEST SONUÇLARI

Zorlu ölçüm koşullarında, FBG sensörler ile çeşitli bileşenlerin ve yapıların mekanik davranışları (titreşim, yorulma, vb.) kolayca analiz edilebilmektedir. Özellikle yüksek gerinim seviyesine sahip malzemelerde ve çok sayıda yük döngüsü olan durumlarda, analiz amaçlı tercih edilmektedir.

FARKLI FİZİKSEL PARAMETRELERİ (SICAKLIK, BASINÇ, GERİNİM vb.) AYNI ANDA ÖLÇEBİLME

Farklı fiziksel parametreler; bir fiber hattı boyunca oluşturulan farklı dalga boyuna sahip FBG sensörler ile ölçülebilmektedir. Örneğin, bir yapı için aynı fiber hattında hem sıcaklık hem de gerinim ölçülebilmektedir.

KÜÇÜK BOYUTLU, ESNEK ve HAFİF YAPIYA SAHİP OMASI

FBG sensörler, esnek, hafif ve yüksek mukavemetli olmalarından dolayı, havacılık ve uzay araştırmalarında, kompozit malzemelerin kalite kontrol ve yapısal denetim kontrolü aşamalarında sıklıkla tercih edilmektedir.

ELEKTRO-MANYETİK ve RADYO-FREKANS GİRİŞİMİNDEN ETKİLENMEME (EMI & RFI)

Fiberoptik kablo karakteristik yapısı gereği, elektromanyetik ve radyo frekansı girişimlerine karşı duyarsızdır. Bu sayede, yüksek manyetik alan bölgelerinde, yoğun radyo frekansına sahip çalışma alanlarında ve üst düzey bilgi güvenliği gereken bölgelerde rahatlıkla kullanılabilmektedir.

GERÇEK ZAMANLI ÖLÇÜM OLANAKLARI

FBG sensörler kullanıcıya gerçek zamanlı ölçüm yapabilme olanağı sağlamaktadır. Bu sistemlerde tek bir modülün hem ışın kaynağı hem de sorgulama ünitesi olarak kullanılmasına imkan sağlandığından, cihaz karmaşası olmadan mili saniye mertebesinde ölçüm almayı mümkün kılmaktadır.

FİBER HAT BOYUNCA FARKLI NOKTALARDAN ÖLÇÜM ALABİLME

EON Photonics bünyesinde geliştirilmiş olan yetkin sistemler sayesinde aynı fiber hattı üzerinde, aynı mukavemet ve hassasiyet derecesine sahip çok sayıda sensör üretilebilmekte ve hat boyunca herhangi bir veri kaybı yaşanmadan farklı fiziksel parametrelerin ölçümüne imkan sağlanmaktadır.

ACCURATE TEST RESULTS

In harsh environments in which conventional sensors can not stand, FBG sensors might be easily used in order to monitor the mechanical behavior (vibration, acceleration, frequency waving, mechanical fatigue) of a particular structure.

MEASURING VARIOUS PHYSICAL PARAMETERS SIMULTANEOUSLY

Due to any number of FBGs can be included in a single fiber optical cable, various physical parameters can be measured over same fiber optical cable. For instance, when an FBG array is placed on a particular structure, ones can monitor the temperature change and strain all in once.

A TECHNOLOGY PROMISES FOR SENSORS SMALL IN SIZE, FLEXIBLE AND LIGHT WEIGHT

FBG sensors are oftenly preferred at various high technology industries from aerospace to composite due to it’s properties such like being small in size, flexible, high durability in harsh environments.

IMMUNITY TO ELECTRO-MAGNETIC FIELD AND RADIO FREQUENCY INTERFERENCES

Due to physical characterstics of the raw material of optical fiber, FBG sensors are immune to electromagnetic field and radio frequency intereferences. Thereby, FBG sensors mostly preferred at the fields those require high level of privacy.

REALTIME MEASURING OPPORTUNITY

FBG sensors allow users to obtain measurement results in real time. As these systems require only one light source and a single interrogator (mostly they are packed at one case), ones can easily obtain reponses within range of miliseconds.

GETTING MEASUREMENT RESULTS FROM DIFFERENT POINTS SIMULTANEOUSLY

By means of systems and methods developed by EON Photonics, it is possible to write FBGs at variety of distance those are sharing same tensile strength and spectral properties. By that, it allows users to obtain precise results simultaneously at different locations without losses.

Yapılar

Petrol Platformları, Köprüler, Madenler, Barajlar, Tüneller gibi büyük ölçekli yapılara uygulandığında uygun maliyetli çözümler sunar.

• Gerinim değerlendirmesi
• Yük dağılım analizi
• Termal haritalama

Enerji

(Rüzgar Türbinleri, Petrol Kuyuları, Boru Hatları, Nükleer Reaktörler, Jeneratörler) Her türlü yüksek voltaj ve tehlikeli ortamların (örneğin yüksek güç jeneratörleri, yüksek voltaj transformatörleri ve büyük elektrikli makinelerde) izlenmesi için son derece güvenlidir.

• Gerinim değerlendirmesi
• Yük dağılım analizi
• Sıvı seviyesi tespiti
• Termal haritalama

Rüzgar Türbinleri

Pervanelerin yapısal sağlık izlemesini, anlık kontrol ve çalışma durumunu gözlemleme imkanı sunmaktadır.

• Anlık olarak gerinim değerlendirmesi yapar.
• Pervanelerdeki yük dağılımını gözlemleme imkanı sunar.
• Pervane tasarım aşamasının gerçek zamanlı analizini sağlar.
• Sıcaklık ve gerinim kaynaklı pervanedeki plastik deformasyonların belirlenmesini sağlar.

Ulaştırma

Karayolları, köprüler ve tünellerde yapısal sağlık izleme amacıyla kullanılarak ne zaman bakım gerektiğini belirlemeye yardımcı olur. Kullanıldıkları yerler;

• Köprülerde çelik halatlarda gerinim ve yorulma davranışını izlemek amacıyla kullanılır.
• Trenlerde, raylardaki genleşme ve büzülme kaynaklı deformasyonların belirlenmesinde kullanılır.
• Ayrıca yapısal sağlık izleme dışında trafik lambalarının, trenlerin vb. ulaşım yollarının koordineli bir şekilde çalışmasını sağlamak amacıyla sinyalizasyon sistemleri ile entegre olarak çalışır.

Denizcilik

Denizaltı ve gemilerde FBG sensörler, hem yapısal sağlık izleme amaçlı hem de yapının belirli noktalarında meydana gelen yük ve yorulma davranışını gözlemlemek amacıyla kullanılır.

• Gemi ve denizaltlarının yüzeylerinde meydana gelen gerinim ve sıcaklık değişimlerini anlık olarak ölçme imkanı sağlar.
• Yüksek basınç ve manyetik alana sahip bölgelerde, konvansiyonel sensörlerin sağlıklı bir veri alamayacağı durumlarda bu sensörlerin yerini, FBG sensöler alarak hassas ölçüm imkanı yapılmasını sağlar.
• Termal haritalama olanağı sağlar

Laboratuvar Testleri

Çeşitli fiziksel parametrelerin ölçümlerinin yapıldığı laboratuvar ortamlarında, özellikle de mekanik test aşamasında aşağıdaki amaçlara yönelik kullanılmaktadır.

• Malzemenin veya oluşturulan parçanın ömür testlerinde,
• Yorulma davranışı ve yük analizi testlerinde,
• Çekme-basma testlerinde malzemelerin genleşme ve büzülme analizlerinde ve malzeme yüzeyinde meydana gelen deformasyonların tespit ve ölçümünde kullanılabilmektedir.

Emniyet ve Güvenlik

Sınır güvenliğinde, gerinim sensörü olarak yaygın bir şekilde tercih edilmektedir.

• Karakol çevresinde ve sınır hatlarında, güvenlik tellerinin üzerine yerleştirilerek kullanılabilmektedir.
• Kozmik odaların içerisinde güvenlik düzeyini arttırma amaçlı olarak kullanılabilmektedir.
• Sinyal karıştırıcıların bulunduğu ortamlarda güvenli bir şekilde kullanılabilmektedir.

Medikal

Tıbbi robotik kol, hasta durumu takip cihazları

• Hasta takip cihazı olarak, hastanın durumunu doktora bildirmek amacıyla kıyafet, yatak, sandalye vb. cisimlerin içine gömülerek kullanılır.
• Yüksek manyetik alan olan MR cihazları içerisinde hastanın yaşamsal fonksiyonlarını takip etmek için kullanılır.
• Robotik ellerde tutma kuvvetini ayarlayabilmesi için kuvvet sensörü olarak kullanılır

STRUCTURES

It provides cost effective solutions when applied to large scale structures such as Oil Platforms, Bridges, Mines, Dams, Tunnels.

• Strain assessment
• Load distribution analysis
• Thermal mapping

ENERGY

FBGs can be safely used in various energy fields such as Wind Turbines, Oil Wells, Pipelines, Nuclear Reactors and Generators. The reason is that FBGs are immune to electromagnetic fields and high radio frequency consisting fields.

• Strain assessment
• Load distribution analysis
• Liquid level detection
• Thermal mapping

WIND TURBINES

It provides the structural health monitoring of the propellers, instant control and observation of the operating status.

• Makes stress assessment instantly.
• Provides opportunity to observe the load distribution in the propellers.
• Provides real-time analysis of the propeller design stage.
• Determines the plastic deformations in the propeller due to temperature and strain.

TRANSPORTATION

It is used for structural health monitoring in highways, bridges and tunnels to determine when maintenance is compulsory. Fields of use;

• It is used to monitor the strain and fatigue behavior of steel ropes on bridges.
• It is used in the determination of the deformation due to expansion and contraction of the rails.
• In addition to structural health monitoring, FBGs work as integrated with signalization systems in order to ensure a safe journey and prevent any possible accidents.

NAVIGATE

FBG sensors in submarines and ships used for structural health, load and fatigue behavior monitoring at specific points in the structure.

• It provides instant measurement of strain and temperature changes that occurring on the surfaces of ships and submarines.
• Conventional sensors may collect unreliable datas in areas which are under high pressure high magnetic field or consisting of radio frequencies FBG sensors can be safely used in such fields due to its immunity to such affects
• It provides opportunity of thermal mapping.

LABORATORY TESTS AND MEASUREMENTS

FBG sensors can be used in laboratory environments safely where various physical parameters are measured, espically in the mechanical testing stage for the following purposes.

• FBGs used for materials as well as manufactured products life tests
• It is used in fatigue behavior and load analysis tests,
• It is used in tensile and compression tests for expansion and contraction analysis of materials and for detecting and measuring deformations on the surface of the material.

SAFETY AND SECURITY

It uses around the police station and at the border lines by placing them on the security wires.

• It is used around the police station and at the border lines by placing them on the security wires.
• It is used inside of the cosmic rooms in order to improve the level of security.
• It is used safely in the presence of signal mixer like jammer.

MEDICAL

Medical robotic arm, patient status tracking devices

• FBG sensors are used as patient status tracking devices by embedding them into objects such like patient clothes, beds and chairs in order to inform the doctor about the patient’s condition.
• It is used for tracking the vital functions of the patient in MR devices those are having a great level of magnetic field.
• They are usable as force sensors to adjust the holding tension in robotic hands.

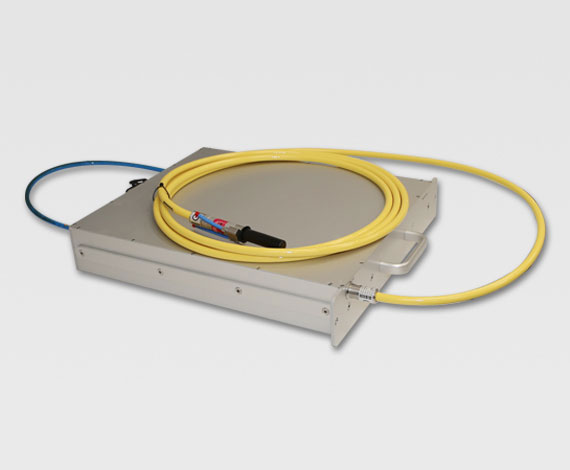

ORTA VE YÜKSEK GÜÇLÜ FIBER LAZER MODÜLLERI

EON Laser’in son teknoloji lazerleri; farklı güç sınıfları, yüksek ışın kalitesi ve geliştirilmiş kontrol özellikleri ile ön plana çıkıyor. EON Laser’in yüksek güçlü fiber lazerleri 500W, 750W, 1kW, 2kW ve 3kW’lık güç sınıflarında satışa sunuluyor. EON’un yüksek güçlü fiber lazer ailesi, kullanıcılara single mode ve multi mode seçeneklerini sunarken bunlarla birlikte mükemmel güç stabilitesi, yüksek verimlilik ve ışın kalitesini de garanti ediyor.

100-1000W aralığında istenilen güç değerinde modül seçimi;

  • Yüksek hassasiyet ve güç stabilitesi
  • Single mode ve multi mode seçenekleri
  • Yüksek ışın kalitesi
    • Single mod, M2 < 1.1
    • Tüm güç değerlerinde sabit BPP değeri
  • Yüksek elektrik-optik verim >40%
  • Düşük maliyet
  • Bakım gerektirmeyen çalışma
  • Kompakt kasa yapısı, kolay kurulum ve kullanım
  • Uzun lazer ömrü
  • Analog, dijital giriş-çıkış ve haberleşme protokolü üzerinden çalışma
  • Geliştirilmiş kontrol sistemi ve lazer sürücü
  • CW çalışma modu
  • Yüksek frekanslı modülasyon çalışma modu
  • EON Control Suite yazılımı
  • 19” rack standartlarında kasa yapısı

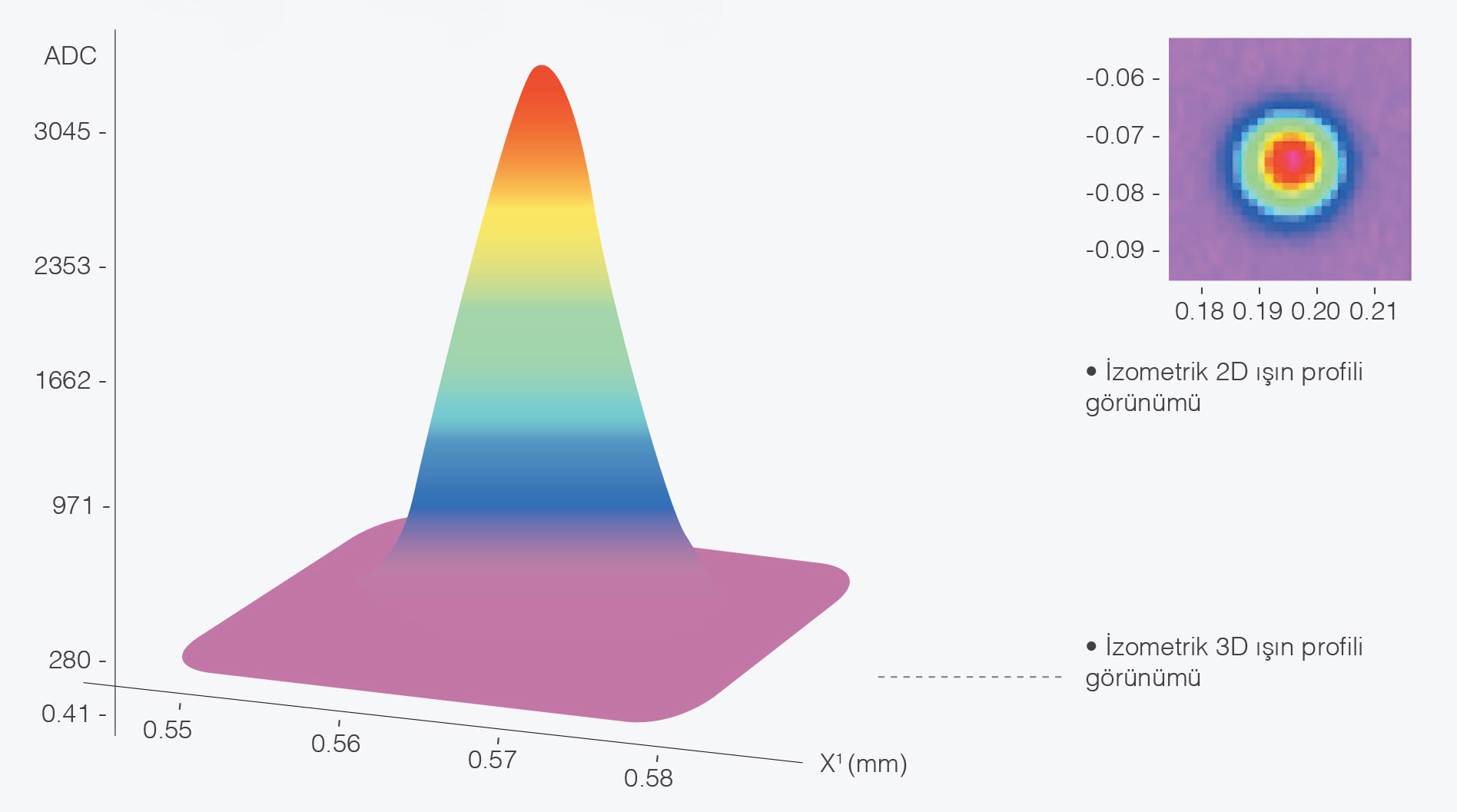

TEK MODLU EON LAZER SİSTEMİNİN IŞIN PROFİLİ

EON LASER

KOMPLEKS YAPIYA YALIN ÇÖZÜMLER!

EON’un yüksek güçlü fiber lazerleri, endüstriyel alanlarda kullanıma uygun kolay yer değiştirebilen kabin tasarımı, ideal boyutları, sızdırmaz gövdesi ve mükemmel konumlandırılmış butonları ve uyarı lambaları ile kullanımınızın yanı sıra üretiminizi de kolaylaştırıyor. EON lazerler kompleks yapısı ve yüksek teknolojisine rağmen sunduğu kullanım kolaylığı ile üretiminizdeki en büyük yardımcınız olmaya aday.

EON LASER

EON CONTROL SUİTE İLE KONTROL ELİNİZDE!

EON Control Suite yazılımı, lazer gücünü, sıcaklığı, kontrol sinyallerini ve kontrol değişkenlerini hızlı ve kolay bir şekilde takip etmenize olanak sunuyor. Uyarılar, hatalar, çalışma süresi ve çalışma anı verileri gibi birçok bilgi; kullanıcı dostu arayüz ile en anlaşılır biçimde kullanıcıya sunuluyor.

EON LASER
Model FSM-500 FSM-750 FSM-1000 OGL-200 OGL-300
Max Çıkış Gücü 500W 750W 1.000W 200W 300W
Çalışma Modu CW
Polarizasyon Random
Boyutlar (YxGxD) 89 x 482,6 x 650 mm 89 x 482,6 x 650 mm 89 x 482,6 x 650 mm 153 x 482,6 x 535 mm 153 x 482,6 x 535 mm
Ağırlık (Kg) 22 kg 22 kg 25 kg 40 kg 40 kg

For more information, you can check the product catalogs. Fiber Lazer
